天線特性ANTENNA

產品名稱Product Name

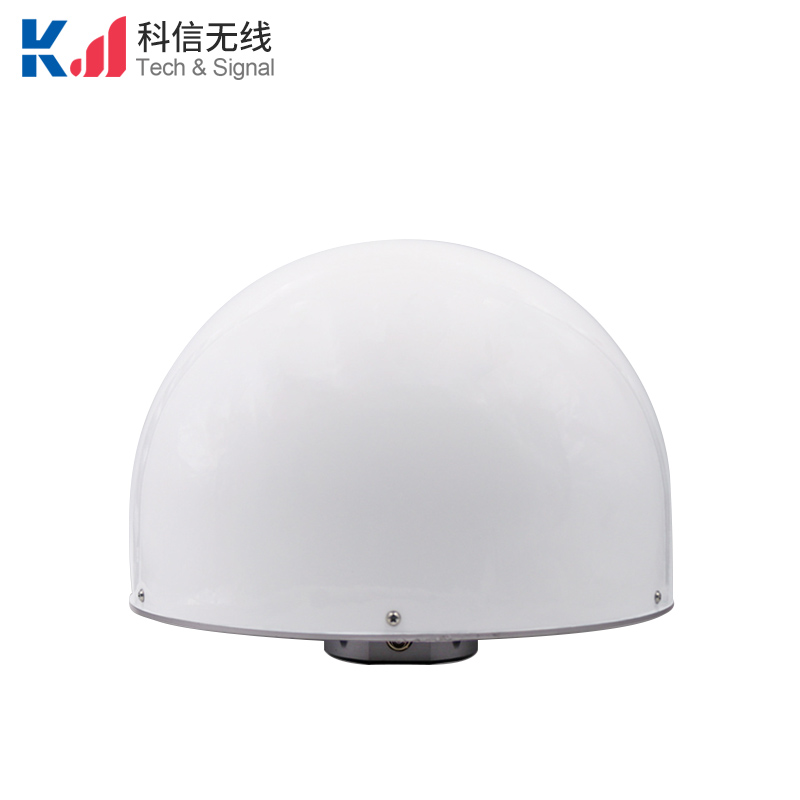

KX-801大地測量型3D扼流圈天線

天線結構Patch Architecture

四饋點，雙層疊加結構

Dual Four-point-feed, Dual Stacked Patch

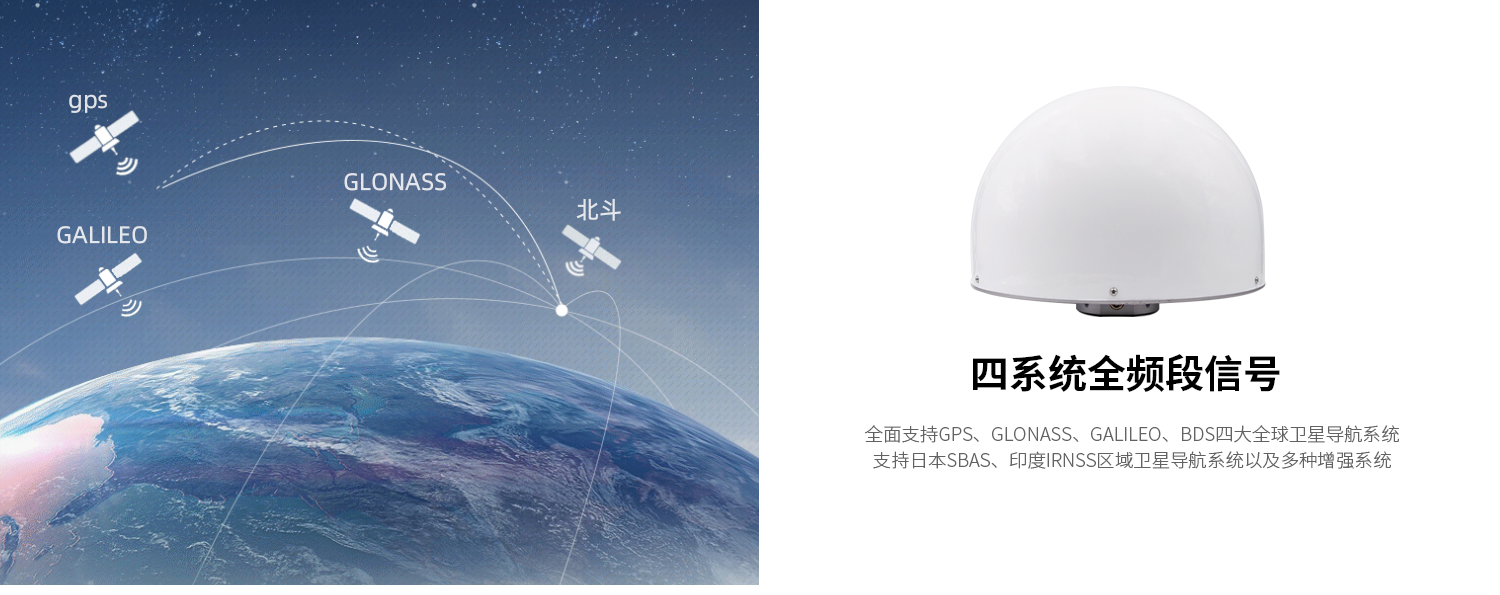

支持衛星信號

Supported positioning signal bands

GPS：L1/L2/L5

BDS：B1/B2/B3

GLONASS：G1/G2/G3

Galileo：El/E5a/E5b/E6

L-Band

阻抗Impedance

50Ω

極化方式Polarization

右旋圓極化（RHCP）

最大增益Peak Gain

≥6.5dbi

天線軸比Axial Ratio

≤1.5dB

水平面覆蓋角度

Azimuth Coverage

360°

相位中心誤差

Phase-center accuracy

≤2.0mm

相位中心重復性

Phase-center repeatability

≤1.0mm

低噪聲放大器特性LNA

工作頻段Frequency Range

1164MHz~1300MHz

1525MHz~1621MHz

低噪放增益LNA Gain

50±2.0dB

群時延差Group Delay variation

≤5ns

噪聲系數Noise Figure

≤2.0 dB

輸出駐波比Output VSWR

≤1.8

工作電壓Operation Voltage

3.0~12V DC

工作電流Operation Current

≈60mA

機械結構與環境特性MECHANICALS & ENVIRONMENTAL

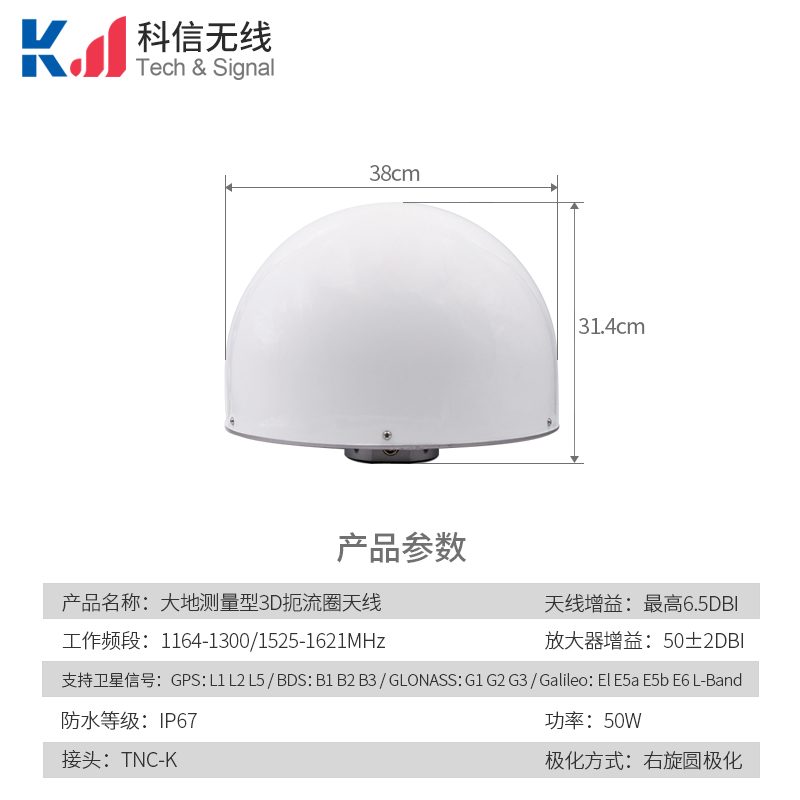

天線尺寸Dimension

Φ380mm*314mm

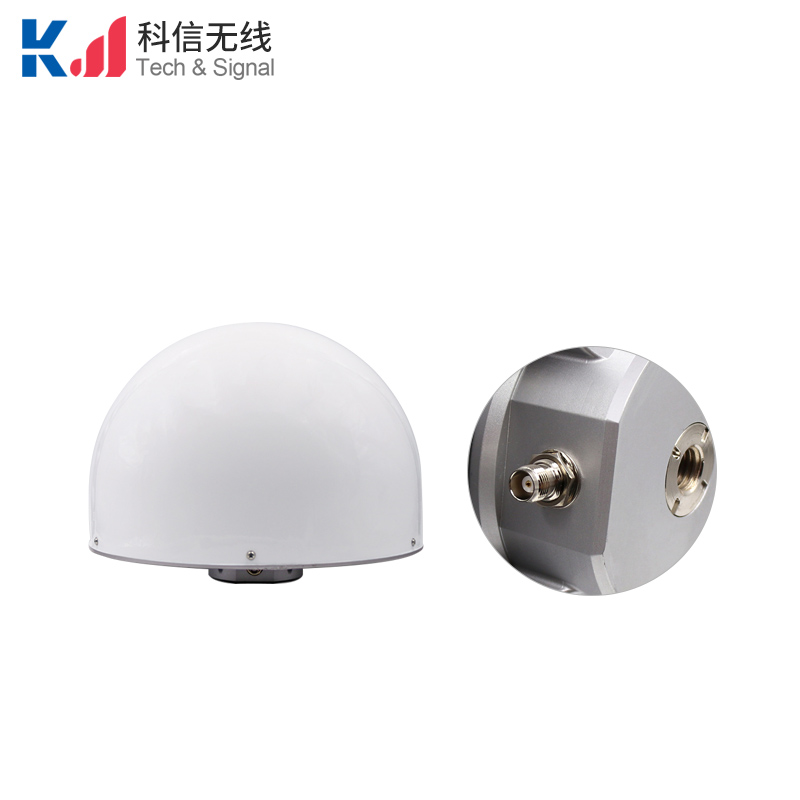

射頻輸出接口Connector

TNC ( Female)

天線外殼Radome

PC+PBT

產品重量Weight

≤10.5Kg

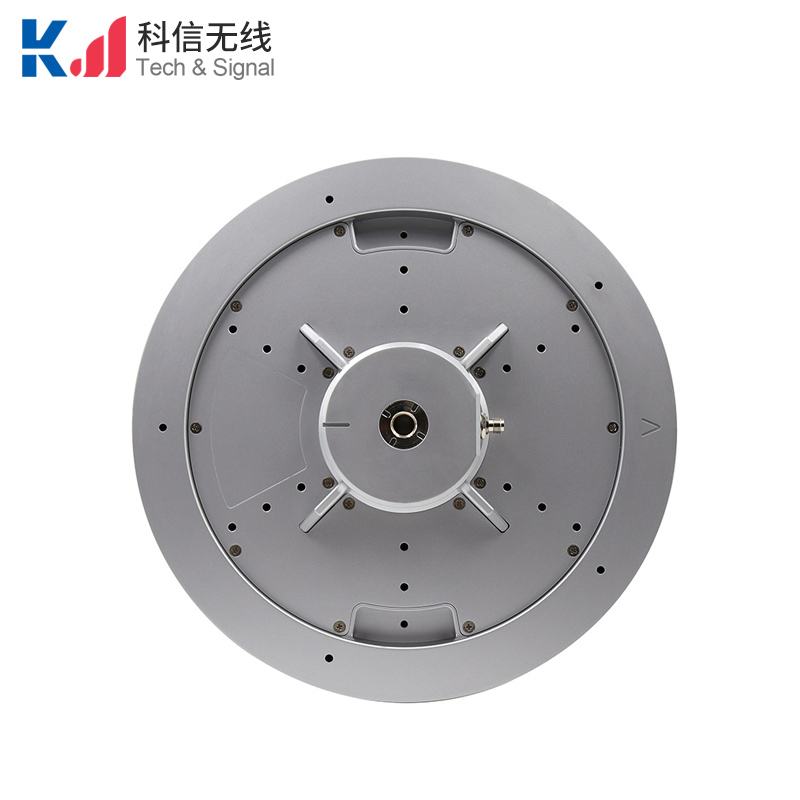

安裝方式Attachment Method

5/8-11

工作溫度Operating Temp

－40℃～＋85℃

儲存溫度Storage Temp

－45℃～＋85℃

濕度Humidity

95% No-condensing

防水性能Waterproof

IP67
